Mảnh đất được KTS Nguyễn Thành Trung thiết kế có kích thước rộng 4,5 m sâu vào 15 m được thiết kế thành 2 căn hộ độc lập cho hai gia đình, Căn hộ phía sau có kích thước 4.5x9m và căn hộ phía trước có kích thước 3.3x9m (dành 1.2 m làm lối vào cho căn hộ phía sau và vươn con-son từ tầng 2 (cốt cao độ 5,7m).
Diện tích đất rất eo hẹp khi phải thiết kế cho 2 hộ gia đình độc lập với hộ phía trước có chút nhỉnh hơn về tổng diện tích sử dụng. Hộ gia đình phía trước được thiết kế 3 phòng ngủ ( 1 tại tầng lửng cốt 3m và 2 tại tầng 2 cốt 5,7m) trong khi hộ phía sau chỉ có 2 phòng ngủ tại tầng lửng và tầng 2. Tầng 3 của 2 hộ chỉ sử dụng làm chỗ cho gian thờ và sân phơi đồ.

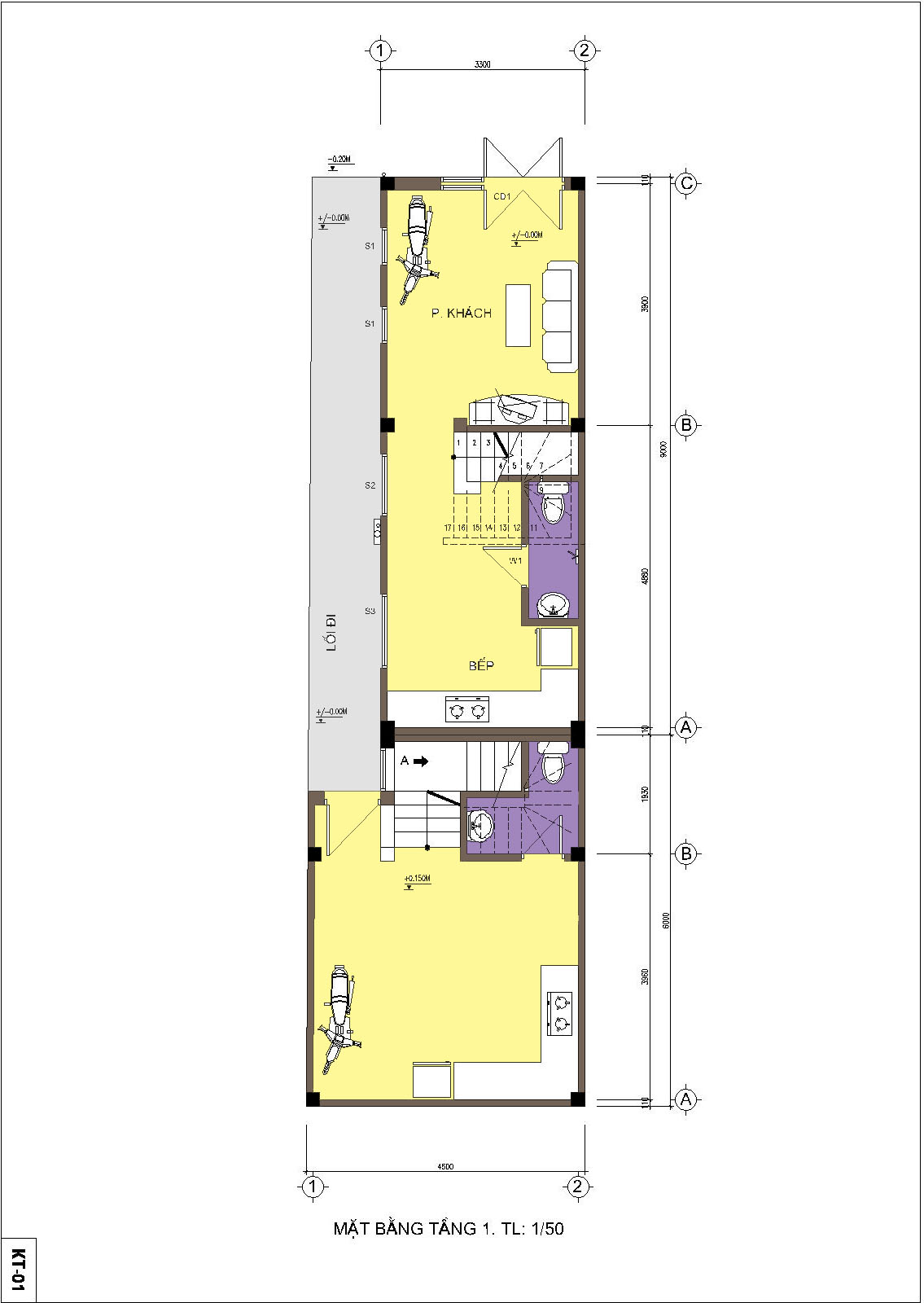

Nhà ống / nhà phố 4.5x15m - Mặt bằng tầng 1

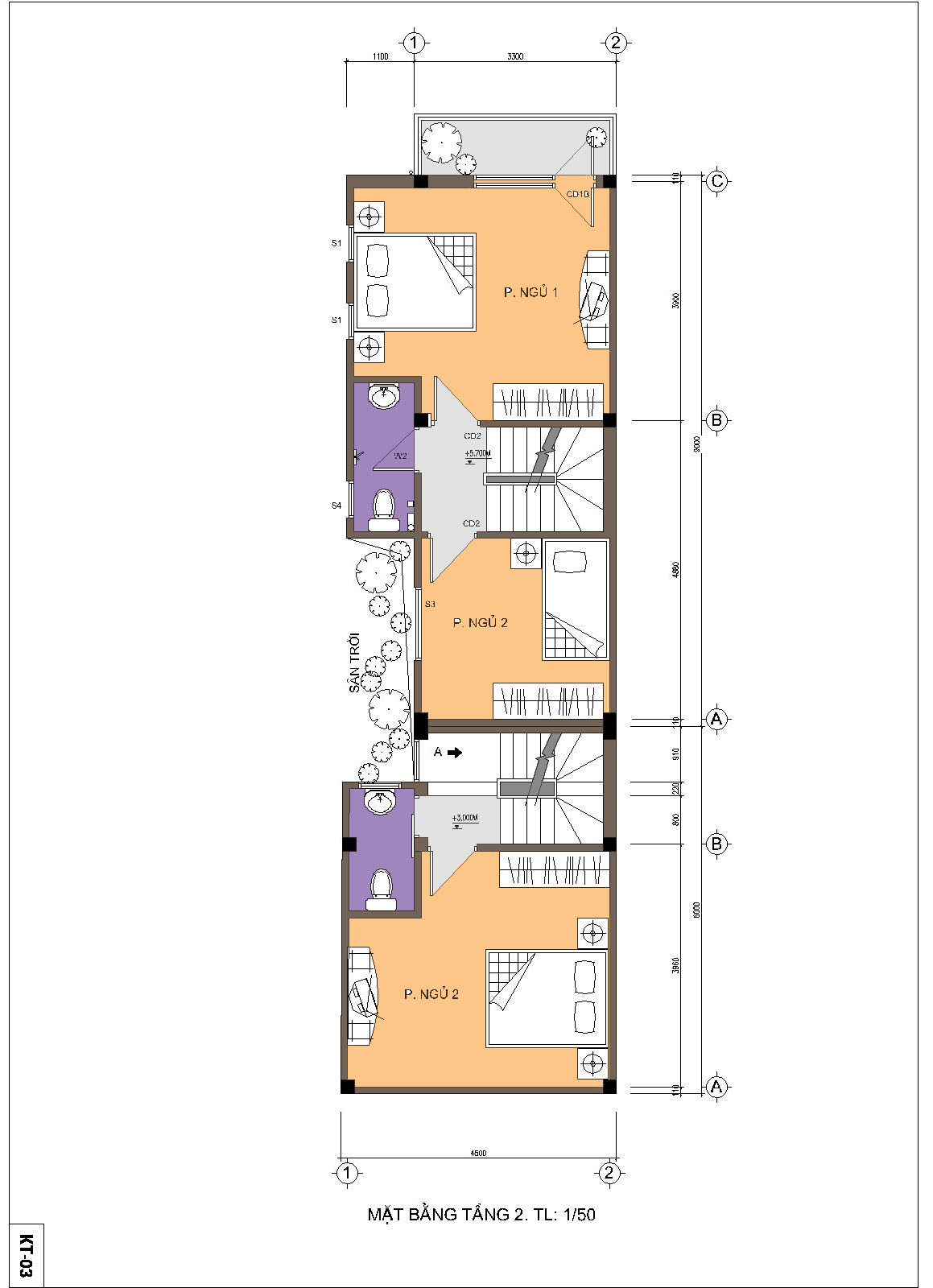

Nhà ống / nhà phố 4.5x15m - Mặt bằng tầng 2

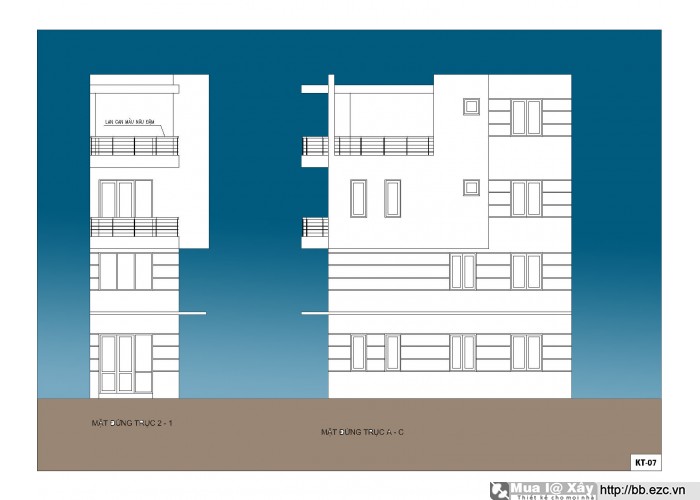

Nhà ống / nhà phố 4.5x15m - Các mặt đứng
Trang trí mặt đứng cũng khá đơn giản với các đường nét mạch lạc, mạnh.
Hồ sơ thiết kế của ngôi nhà gồm trọn bộ thiết kế kỹ thuật thi công phần kiến trúc và kết cấu, sẵn sàng để đưa vào thi công.
Thông tin căn nhà | |
Chiều rộng nhà | 3.3 -4.5m |
Chiều dài nhà | 6-9 m |
Số p. ngủ | 5 (3+2) |
Số p. tắm - WC | 6 (3+3) |
Số tầng | 3 |
Tổng DT sàn | khoảng 200 m2 |
Tầng 1 | Hộ 1: Phòng khách Bếp + ăn Thang + WC Hộ 2: Phòng đa năng Thang + WC |
Tầng 2 | Hộ 1: Thông tầng P ngủ 1 Thang Hộ 2: Phòng ngủ 1 Thang + WC |
Tầng 3 | Hộ 1: P ngủ 2 P ngủ 3 Thang Hộ 2: Phòng ngủ 2 Thang + WC |
Tầng 4 | Hộ 1: P thờ Sân phơi Thang + p giặt Hộ 2: Phòng thờ Thang Chỗ phơi |
Tổng mức đầu tư | ước tính 1,5 tỷ đồng |
